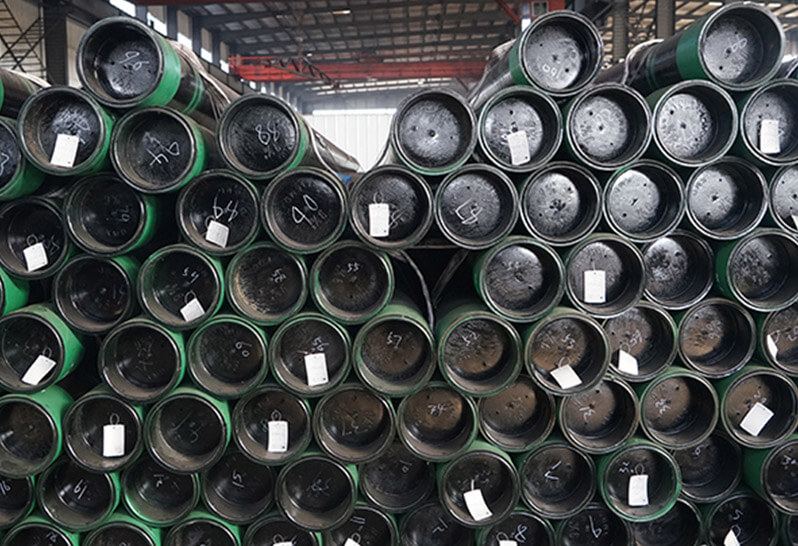

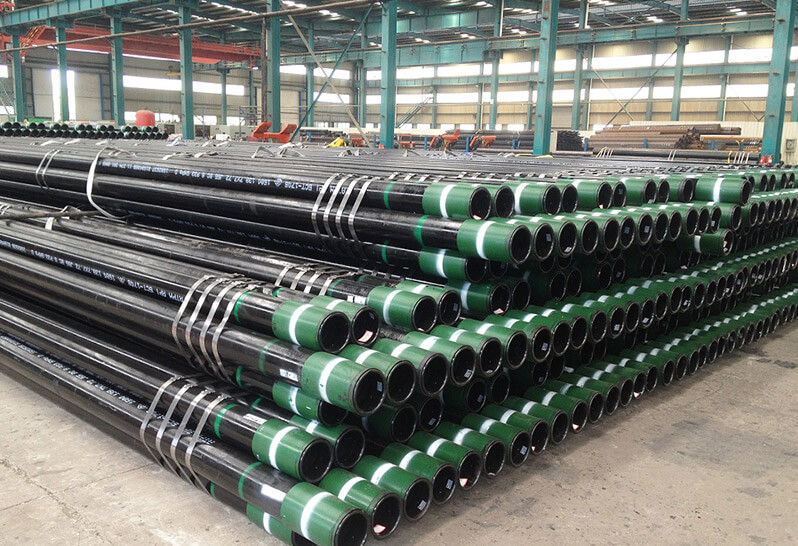

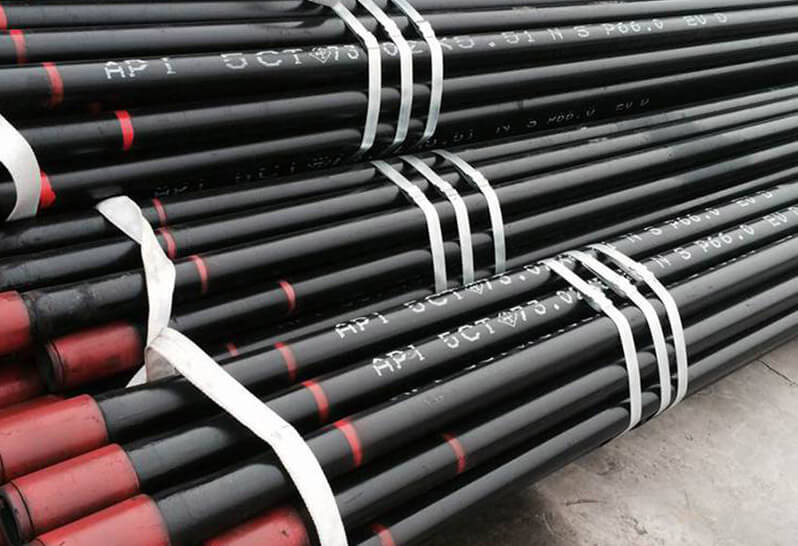

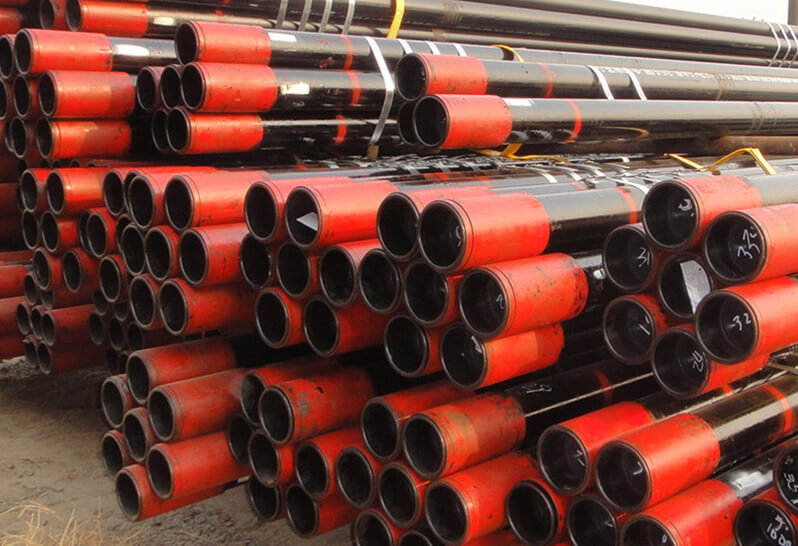

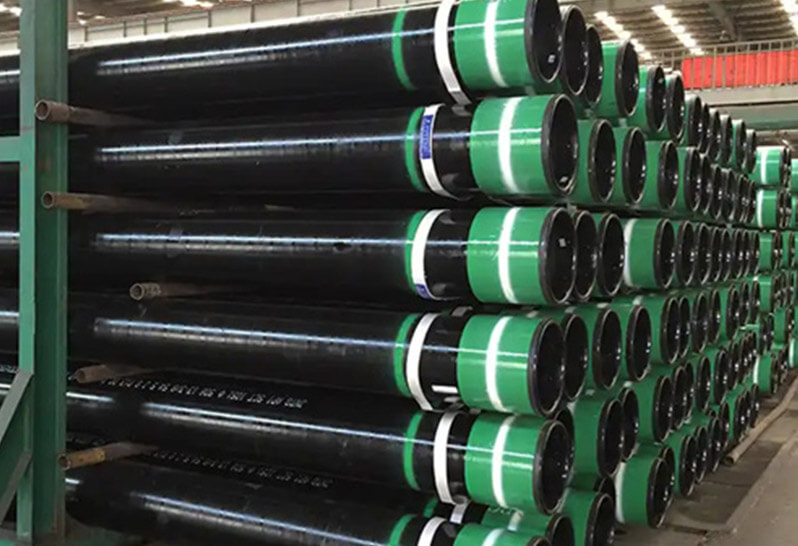

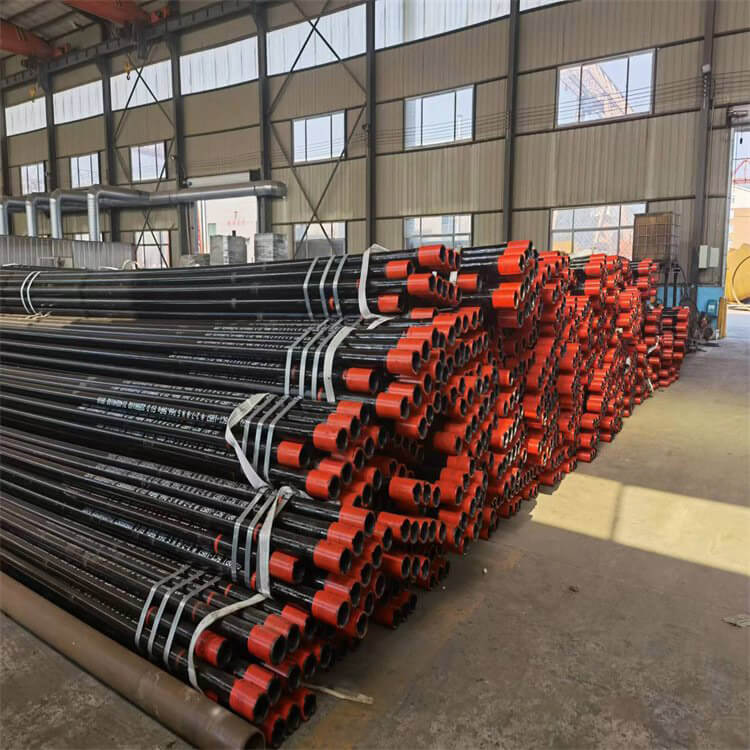

Тип: Нефтяная обсадная труба
Марка стали: ST37/ST45/ST52/25Mn/27SiMn/E355/SAE1026/STKM13C
Толщина стенки: 5-16 мм или по индивидуальному заказу
Длина: 5,8 м, 6-12 м или по требованию
Наружный диаметр трубы: 114,3 мм-508 мм или по индивидуальному заказу
Нефтяные трубы в основном используются для бурения нефтяных и газовых скважин, а также для транспортировки нефти и газа. К ним относятся бурильные трубы, нефтяные обсадные трубы и насосные трубы. Бурильные трубы в основном используются для соединения бурильных труб и буровых коронок и передачи буровой мощности. Насадочные трубы в основном используются для поддержки скважины во время и после бурения, чтобы обеспечить нормальную работу бурового процесса и всей скважины после завершения. Насосные трубы в основном транспортируют нефть и газ с дна скважины на поверхность.
Нефтяные обсадные трубы — это жизненно важная часть, которая обеспечивает работу нефтяных скважин. Из-за различных геологических условий напряженное состояние в скважине является сложным, и на корпус трубы действует комплексное воздействие растягивающих, сжимающих, изгибающих и крутящих напряжений, что предъявляет более высокие требования к качеству самой обсадной трубы. Если обсадная труба по какой-либо причине повреждается, это может привести к снижению производительности всей скважины или даже к ее выводу из эксплуатации.
В зависимости от прочности самой стали обсадные трубы можно разделить на различные марки стали, а именно J55, K55, N80, L80, C90, T95, P110, Q125, V150 и т. д. Состояние скважины и глубина скважины различаются, и используемая марка стали также различается. В коррозионных средах обсадная колонна также должна быть устойчивой к коррозии. В местах со сложными геологическими условиями обсадная колонна также должна обладать свойствами, предотвращающими обрушение.

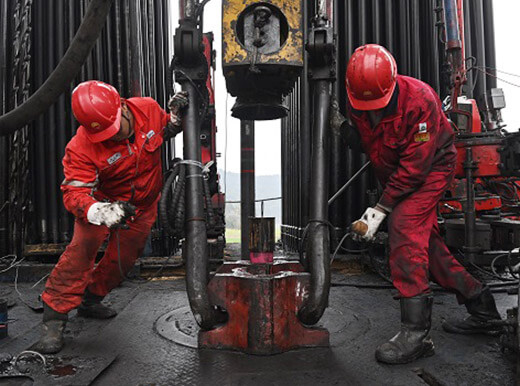

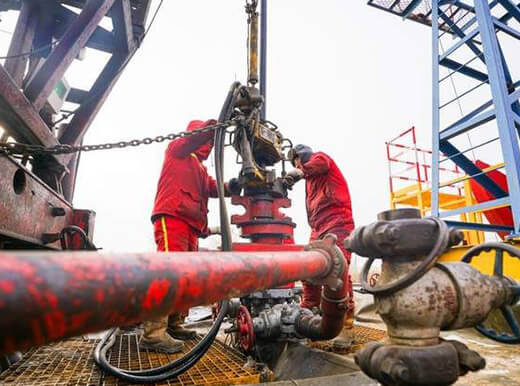

• Буровые работы: нефтяная обсадная колонна устанавливается в нефтяных или газовых скважинах, что позволяет эффективно поддерживать целостность конструкции скважины, предотвращать обрушение скважины и изолировать жидкости в разных пластах, чтобы предотвратить взаимное влияние.
• Производственные операции: в процессе добычи нефтяная обсадная колонна играет роль в контроле транспортировки жидкостей, обеспечивая транспортировку нефти и газа по заранее определенному маршруту, а благодаря хорошим уплотняющим свойствам она может эффективно предотвращать утечку жидкости и обеспечивать безопасность производства.
• Транспортировка: в процессе транспортировки нефти и природного газа на большие расстояния нефтяная обсадная колонна, как основной транспортный трубопровод, может выдерживать высокое давление и температуру, обеспечивая непрерывность и стабильность транспортировки. Кроме того, нефтяная обсадная колонна также может снижать потери тепла и поддерживать температуру транспортировки за счет теплового сопровождения.
• Применение в особых условиях: в условиях сильного холода, таких как полярные регионы, нефтяная обсадная колонна должна обладать хорошей низкотемпературной вязкостью, чтобы предотвратить хрупкое разрушение, вызванное низкой температурой; в морской среде необходимо иметь хорошую коррозионную стойкость.
|
API series: casing
|
|||||||||||
|
specifications
|
Steel grade
|
Execution standards | |||||||||
| outside diameter mm(in) |
wall thickness （mm） |
weight kg/m |
H40 | J55、K55 | M65 | L80、C95 | N80 | C90、T95 | P110 | Q125 | |
| 1类、Q | |||||||||||
| 114.3 (4-1/2) |
5.21 | 14.14 | P/S | P/S | P/S | API 5CT-2005 | |||||
| 5.69 | 15.63 | P/S/B | P/S/B | ||||||||
| 6.35 | 17.26 | P/S/L/B | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | ||||
| 7.37 | 20.09 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 8.56 | 22.47 | P/L/B | P/L/B | ||||||||
| 127.00 (5) |
5.59 | 17.11 | P/S | P/S | |||||||
| 6.43 | 19.35 | P/S/L/B | P/S/L/B | ||||||||
| 7.52 | 22.32 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 9.19 | 26.79 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 11.1 | 31.85 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | ||||
| 12.14 | 34.53 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 12.7 | 35.86 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 139.7 (5-1/2) |
6.2 | 20.83 | P/S | P/S | P/S | ||||||
| 6.98 | 23.07 | P/S/L/B/E | P/S/L/B | ||||||||
| 7.72 | 25.3 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 9.17 | 29.76 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 10.54 | 34.23 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 12.7 | 39.88 | P | |||||||||
| 14.27 | 44.2 | P | |||||||||
| 15.88 | 48.51 | P | |||||||||
| 17.45 | 52.53 | P | |||||||||
| 19.05 | 56.55 | P | |||||||||
| 20.62 | 60.27 | P | |||||||||
| 22.22 | 61.14 | P | |||||||||
| 168.28 (6-5/8) |
7.32 | 29.76 | P/S | P/S/L/B | P/S/L/B | ||||||
| 8.94 | 35.72 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 10.59 | 41.67 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 12.06 | 47.62 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 177.80(7) | 5.87 | 25.3 | P/S | ||||||||
| 6.91 | 29.76 | P/S | P/S | P/S | |||||||
| 8.05 | 34.23 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 9.19 | 38.69 | P/S/L/B/E | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 10.36 | 43.16 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 11.51 | 47.62 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 12.65 | 52.09 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 13.72 | 56.55 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 15.88 | 63.54 | P | |||||||||
| 17.45 | 69.05 | P | |||||||||
| 19.05 | 74.56 | P | |||||||||
| 20.62 | 79.77 | P | |||||||||
| 22.22 | 84.97 | P | |||||||||
| 193.68 (7-5/8) |
7.62 | 35.72 | P/S | ||||||||
| 8.33 | 39.29 | P/S/L/B/E | P/S/L/B | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 9.52 | 44.2 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 10.92 | 50.15 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 12.7 | 58.04 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 14.27 | 63.69 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 15.11 | 67.41 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 15.88 | 70.09 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 17.45 | 76.19 | P | |||||||||
| 19.05 | 82.3 | P | |||||||||
| 196.85 | 15.11 | 68.6 | P | P | P | P | P | ||||
| (7-3/4) | |||||||||||
| 219.08 (8-5/8) |
6.71 | 35.72 | P/S | P/S | |||||||
| 7.72 | 41.67 | P/S | P/S | ||||||||
| 8.94 | 47.62 | P/S | P/S/L/B/E | P/S/L/B | |||||||
| 10.16 | 53.57 | P/S/L/B/E | P/S/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 11.43 | 59.53 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 12.7 | 65.48 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||||
| 14.15 | 72.92 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 244.48 (9-5/8) |
7.92 | 48.07 | P/S | ||||||||
| 8.94 | 53.57 | P/S | P/S/L/B | P/S/L/B | |||||||
| 10.03 | 59.53 | P/S/L/B/E | P/S/L/B | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 11.05 | 64.73 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 11.99 | 69.94 | P/L/B | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | ||||
| 13.84 | 79.62 | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | P/L/B/E | |||||
| 15.11 | 86.91 | P/L/B | P/L/B | P/L/B | P/L/B | P/L/B | |||||
| 15.47 | 88.4 | P | |||||||||
| 17.07 | 96.58 | P | |||||||||
| 18.64 | 104.62 | P | |||||||||
| 20.24 | 112.5 | P | |||||||||
| 273.05 (10-3/4) |
7.09 | 48.74 | P/S | ||||||||
| 8.89 | 60.27 | P/S | P/S/B | P/S/B | |||||||
| 10.16 | 67.71 | P/S/B/E | P/S/B | ||||||||
| 11.43 | 75.9 | P/S/B/E | P/S/B | P/S/B/E | P/S/B/E | P/S/B/E | P/S/B/E | ||||
| 12.57 | 82.59 | P/S/B | P/S/B/E | P/S/B/E | P/S/B/E | P/S/B/E | |||||
| 13.84 | 90.33 | P/S/B/E | P/S/B/E | P/S/B/E | |||||||
| 15.11 | 97.77 | P/S/B | P/S/B | P/S/B | |||||||
| 17.07 | 108.93 | P | |||||||||
| 18.64 | 117.86 | P | |||||||||
| 20.24 | 126.94 | P | |||||||||
| 298.45 (11-3/4) |
8.46 | 62.5 | P/S | ||||||||
| 9.53 | 69.94 | P/S/B | P/S/B | ||||||||
| 11.05 | 80.36 | P/S/B | P/S/B | ||||||||
| 12.42 | 89.29 | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | |||
| 13.56 | 96.73 | P | P | P | P | P | |||||
| 14.78 | 105.66 | P | P | P | P | P | |||||
| 339.72 (13-3/8) |
8.38 | 71.43 | P/S | ||||||||
| 9.65 | 81.1 | P/S/B | P/S/B | ||||||||
| 10.92 | 90.78 | P/S/B | P/S/B | ||||||||
| 12.19 | 101.19 | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | ||||
| 13.06 | 107.15 | P/S/B | P/S/B | P/S/B | P/S/B | P/S/B | |||||
| 406.4 16 |
9.53 | 96.73 | P/S | ||||||||
| 11.13 | 111.61 | P/S/B | P/S/B | ||||||||
| 12.57 | 125.01 | P/S/B | P/S/B | ||||||||
| 16.66 | 162.21 | P | P | P | P | P | |||||
| 473.08 (18-5/8) |
11.05 | 130.21 | P/S | P/S/B | P/S/B | ||||||
| 508 20 |
11.13 | 139.89 | P/S/L | P/S/L/B | P/S/L/B | ||||||
| 12.7 | 158.49 | P/S/L/B | P/S/L/B | ||||||||
| 16.13 | 197.93 | P/S/L/B | |||||||||
