Глубина бурения: 100-300 м
Диаметр трубы: 42, 50 мм
Диаметр отверстия: 75, 91, 110, 130, 150, 300 мм
Диаметр конечного отверстия: 46, 75 мм.
Вес установки (без учета мощности): 500 кг, 585 кг, 750 кг.

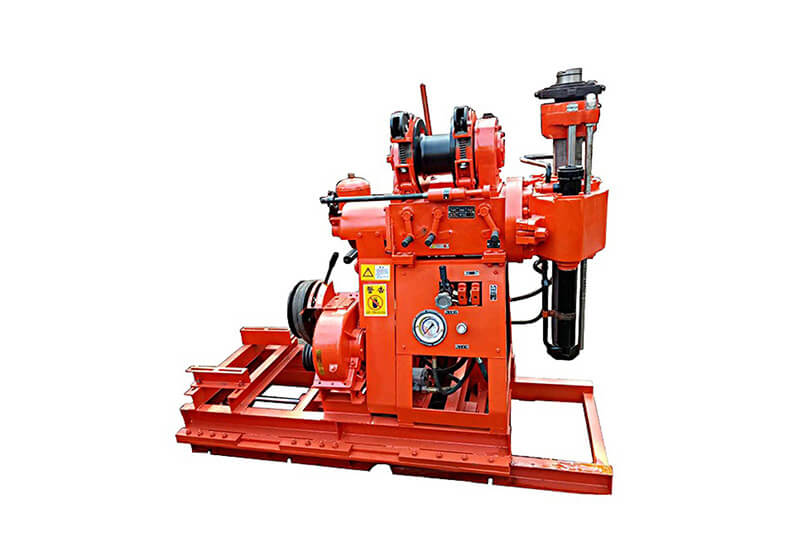

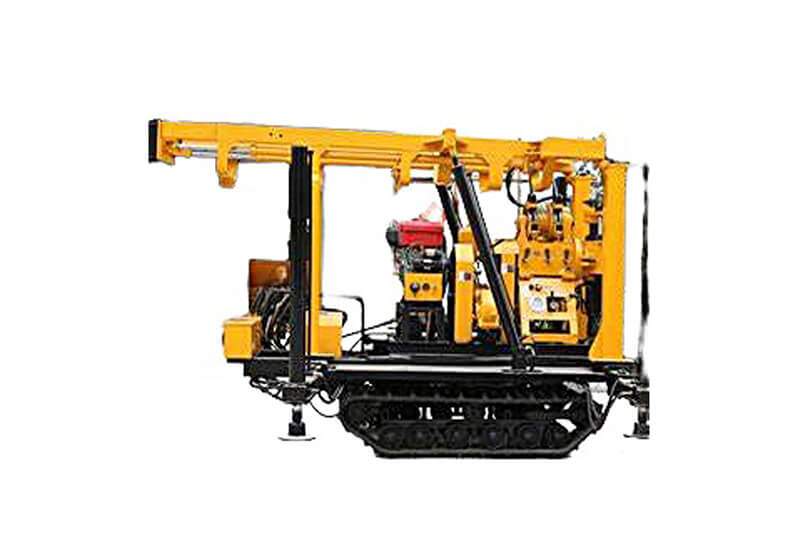

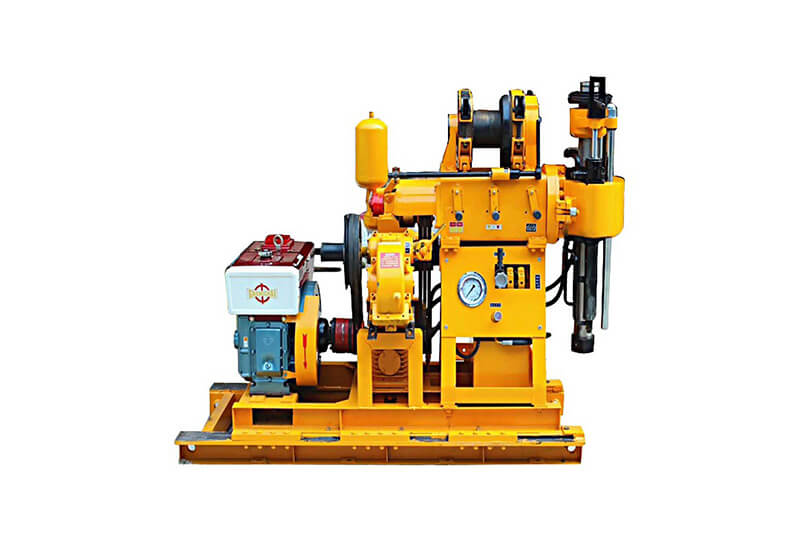

Буровая установка для колонкового бурения — это широко используемая буровая установка с гидравлической подачей, отличающаяся высокой мощностью, высокой подъемной силой и высоким крутящим моментом. Она подходит для геологической разведки, геологического колонкового бурения, небольших инъекционных скважин, взрывных скважин и небольших водозаборных скважин в зданиях, таких как железные дороги, гидротехнические сооружения, мосты и фундаменты плотин. Для бурения в зависимости от геологических формаций можно выбрать алмазные долота, долота из сплава и стальные долота.
1. Буровая установка оснащена механизмом подачи масла под давлением, что обеспечивает ее высокую эффективность.
2. Крутящий момент вращения большой, а диаметр отверстия большой.
3. Оснащенная зажимным механизмом с шариковым зажимом, она может достигать непрерывного наклона шеста с высокой эффективностью.
4. Буровая установка имеет компактную конструкцию, небольшой объем, легкий вес, высокую разборность и легко перемещается.
5. Использование больших активных буровых штанг и двойных направляющих штанг для повышения стабильности.

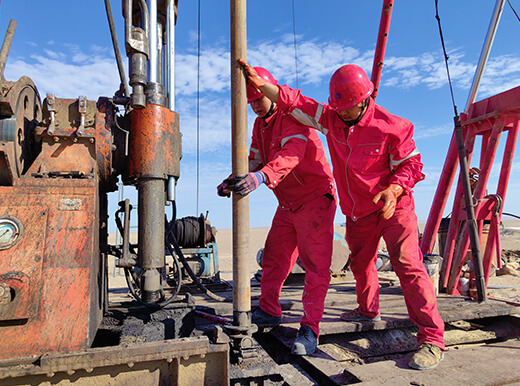

• Геологическая разведка: буровые установки для колонкового бурения играют важную роль в исследовании и разведке металлических и неметаллических твердых полезных ископаемых. Они помогают определить местоположение и размер месторождений полезных ископаемых, создавая основу для разработки минеральных ресурсов.
• Инженерно-геологическая разведка: в инженерно-геологической разведке буровые установки для колонкового бурения используются для получения образцов подземных пород и почвенных слоев, чтобы помочь инженерам понять стабильность и несущую способность фундамента, с тем чтобы обеспечить научную основу для проектирования и строительства.

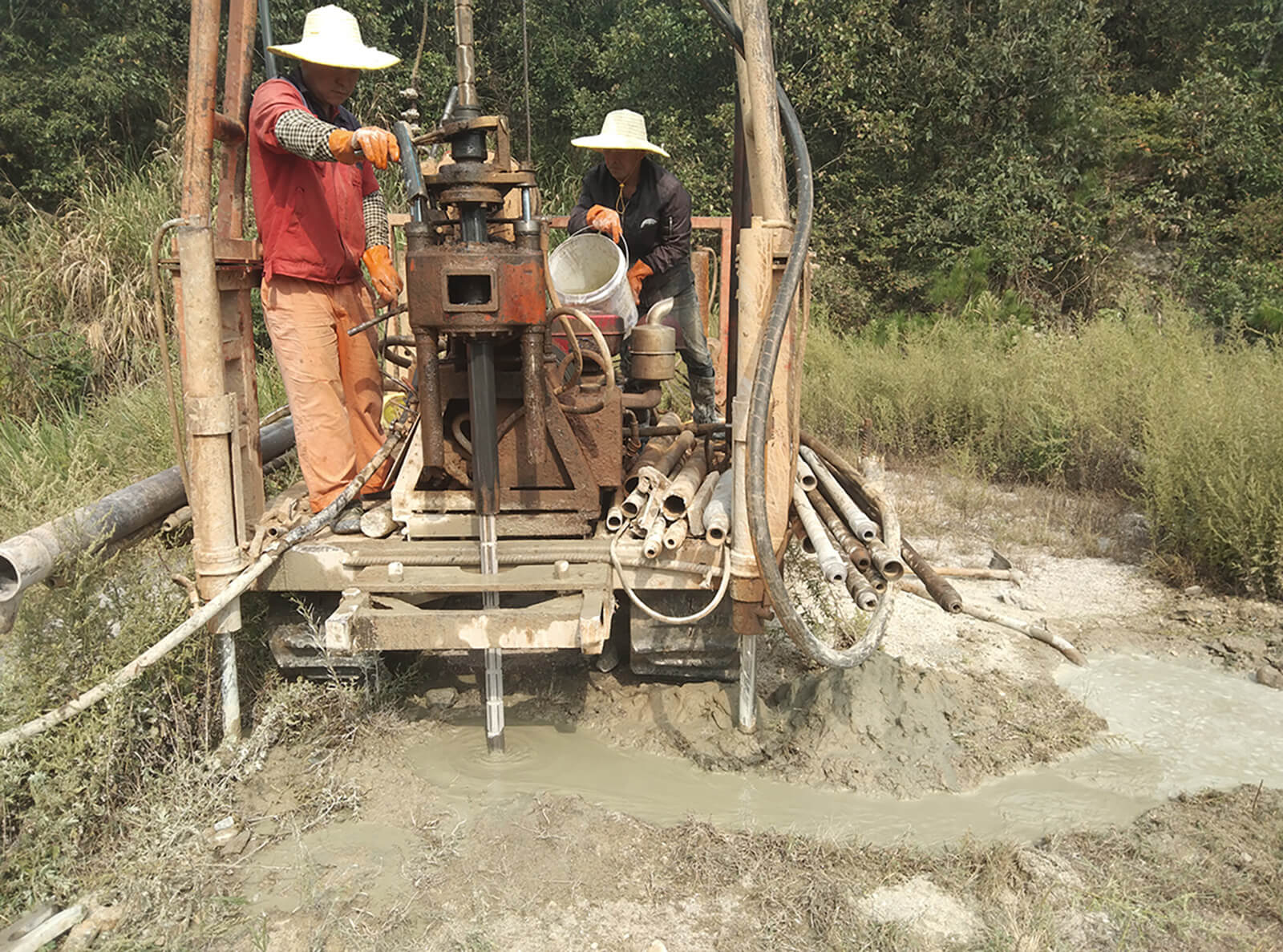

• Бурение водозаборных скважин: буровые установки для колонкового бурения также широко используются для бурения водозаборных скважин, особенно когда для забора воды требуются глубокие скважины, и могут предоставить высококачественные образцы воды и информацию о пластах.

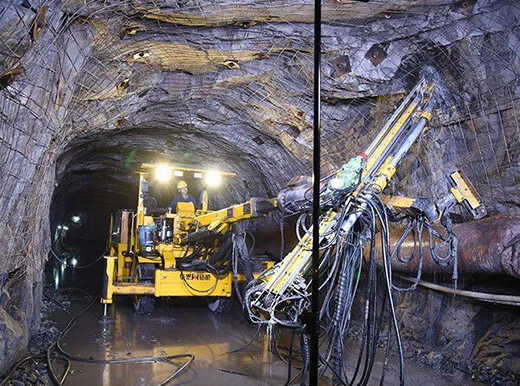

• Другие области применения: буровые установки широко используются в геологической разведке и разведке, фундаментостроении, водохозяйственном и гидроэнергетическом строительстве, а также в инженерных изысканиях при строительстве туннелей. Они хорошо подходят для бурения и разведки в горных районах, лесных массивах, на плато и в других районах со сложным рельефом и неудобным транспортом.
|
XY-1A |
GK-200 |
GK-300 |
|
|
Drill Rig |
|||
|
Drilling depth |
100、 180m |
200、 150、 100、70、 50、 30m |
300m、 200m、 150m、 100m、80m |
|
Pipe diameter |
42mm |
42mm |
50mm |
|
Opening diameter |
150mm |
75、91、 110、 130、 150、 300mm |
75mm、91mm、 110mm、 130、 150 |
|
Final hole diameter |
46、75mm |
|
|
|
Hole dip Angle |
90°-75 |
90°-75 |
90°-75 |
|
Rig profile dimensions (L x W x H) |
1710x850 x 1340(mm) |
1730x860x1360(mm) |
1370x1030x1270(mm) |
|
Rig weight (excluding power) |
500kg |
585kg |
750kg |
|
Shift stroke |
350mm |
|
|
|
Gyrator |
|||
|
Vertical shaft speed (5th gear) |
1010、790、470、 295、140r/min |
115、 230、 505、1010r/min |
85、 125、 230、 375、 560、 1000r/min |
|
Vertical shaft travel |
450mm |
450mm |
450mm |
|
Max moving speed of vertical shaft up without load |
0.05m/s |
0.05m/s |
0.05m/s |
|
Max downward movement speed of vertical shaft without load |
0.067m/s |
0.067m/s |
0.067m/s |
|
Max feed pressure of vertical shaft |
15KN |
15KN |
39KN |
|
Max lifting gravity of vertical shaft |
25KN |
25KN |
45KN |
|
Windlass |
|||
|
Max lifting force (single rope) |
15KN |
20KN |
20KN |
|
Drum speed |
121、76、 36r/min |
20、 39、85、 170r/min |
20、 39、85、 170r/min |
|
Winding circular velocity |
0.166、0.331、0.733、 1.465mks |
0.172、0345、0.738、 1.476ms |
0.18、0.3、0.54、0.86、 1.3ms |
|
Winding diameter |
140mm |
140mm |
145mm |
|
Wire rope diameter |
9.3mm |
9.3mm |
13mm |
|
Wire rope capacity |
35m |
40m |
35m |
|
Lock diameter |
252mm |
|
|
|
Brake band width |
50mm |
|
50mm |
|
Oil Pump |
|||
|
Model number |
YBC-20/125 |
YBC-20/125 |
YBC-30/80 |
|
Rated pressure |
12.5Mpa |
12.5Mpa |
8Mpa |
|
Flow rate |
20ml/r |
20ml/r |
30ml/r |
|
Rated speed |
1500r/min |
800-2500r/min |
1500r/min |
|
Engine (diesel engine or electric motor) |
|||
|
Diesel engine type |
ZS1105 |
ZS1115 |
L28N |
|
Rated power |
13.3KW |
16.2KW |
20KW |
|
Rated speed |
2200r/min |
2200r/min |
2200r/min |
|
Motor type |
Y132M-4 |
Y160M-4 |
Y160L-4 |
|
Rated power |
7.5KW |
11KW |
15KW |
|
Rated speed |
1440r/min |
1460r/min |
1440r/min |
